AMDがTaalasを買収｜AIモデルの重みを半導体に焼き込む推論チップとは？H200比73倍・消費電力1/10の実力とNVIDIA対抗の勝算を解説【2026年8月最新】

AMDは2026年8月6日、AIモデルの重み（パラメータ）を半導体そのものに焼き込む推論専用チップを開発するカナダのスタートアップ「Taalas（タアラス）」を買収する最終契約を締結したと発表しました。買収額は非開示で、クローズは規制当局の承認を前提とし、報道ベースでは2026年第4四半期が見込まれています。

話題になっている「NVIDIA H200比で約73倍のトークン生成速度、消費電力は約1/10」という数字は、いずれもTaalasが2026年2月に自社発表したベンチマーク値であり、第三者による本番規模の独立検証は現時点で行われていません。しかもこの技術には「1つのチップで1つのモデルしか動かせない」という、性能と表裏一体の制約があります。

この記事でわかること:

• 買収の確定事実（発表日・条件・非開示事項）と、まだ確定していないこと
• Taalasとは何者で、「モデルを半導体に焼き込む」とは技術的に何をしているのか
• 73倍・48倍・28倍・1000倍という数値が、それぞれどの比較対象・どの時点・どの指標の値なのか
• この方式が構造的に苦手とする用途（長コンテキスト、頻繁なモデル更新、コーディング支援）
• AMDがMK1→MEXT→Taalasと9か月で3社を買った狙いと、NVIDIAのGroq取得との戦略対比
• 日本企業がいま動くべきか／様子見すべきかの判断基準

こんな方におすすめの記事です:

• AIインフラ・半導体動向を追うエンジニア、事業企画、投資家
• 自社の推論コストを下げる手段を探している情報システム部門・AI基盤担当者
• 「AMDがNVIDIAに勝てるのか」を数字ベースで判断したい方

⚠️ 本記事の性能・コスト数値は、明記がない限りすべてTaalasまたは同社発表を引用したAMD側の主張（自己申告値）です。AMD製品としての対応モデル・性能・接続方式・製品名・投入時期は、2026年8月8日時点でいずれも未発表です。

AMDのTaalas買収を3行で｜確定事実と未確定事項

出典: AMD Investor Relations 公式サイト

事実として確定している範囲は、実はかなり狭い範囲にとどまります。AMD公式プレスリリースが述べているのは「最終契約の締結」「Instinct GPUと組み合わせたシステムレベル・ソリューションの開発」「通常のクロージング条件と規制当局の承認が前提」の3点のみで、金額もクローズ日も具体的な製品計画も書かれていません。

AMD AI Group SVPのVamsi Boppana氏はプレスリリースで「AMDは、あらゆるAIワークロードに対して適切なコンピュート・ソリューションを柔軟に展開できる、フルスタックAIプラットフォームを構築している」と述べています。Taalas共同創業者兼CEOのLjubisa Bajic氏は「我々はAI推論をゼロから考え直すためにTaalasを創業した。モデルの周りにハードウェアを作るという発想だ」とコメントしています。

この発表から実務的に押さえるべきことは、次の3つに絞られます。

• 今日から買えるものではない。買収はまだクローズしておらず、AMD製品としての姿は一切示されていない。
• 技術の中身は極端に尖っている。汎用性を捨てて速度と電力効率を取る設計で、万能なGPU代替ではない。
• 数字は自己申告値。「73倍」は2026年2月時点のTaalas発表であり、独立検証もAMDの公式性能保証もない。

Taalas（タアラス）とは｜Tenstorrent創業者が立ち上げたトロント発の推論チップ企業

出典: Taalas 公式サイト

Taalasは2023年9月にカナダ・トロントで設立された、AI推論専用シリコンのスタートアップです。 共同創業者兼CEOのLjubisa Bajic氏は、AIチップ企業Tenstorrentの創業者・初代CEOとして知られる人物で、それ以前にAMDとNVIDIAの双方で勤務経験があります。つまり今回の買収は、古巣のAMDに戻る形でもあります。

同社の公式サイトが掲げるキーメッセージは 「The Model is The Computer」（モデルこそがコンピュータである）。AIモデルをソフトウェアとして汎用チップ上で「シミュレーション」するのではなく、モデルそのものをネイティブなハードウェアとして実装するという思想です。この方式で作られたチップを同社は 「Hardcore Models（ハードコア・モデル）」 と呼び、公式サイトでは「ソフトウェア実装の対応物より1000倍効率的」と主張しています。

事業形態は2つあります。

• Taalas Foundry — 任意のAIモデルを「Hardcore」シリコンに変換するサービス
• 完成シリコンの販売・推論サービスの提供

資金調達の経緯も押さえておくと、位置づけが掴みやすくなります。

ステルス解除からわずか約半年での買収です。累計調達額2億1,900万ドルという数字は流通していますが、これは買収額ではありません。買収額は完全に非開示であり、推測値を前提に議論すべきではない点は最初に押さえておきたいところです。

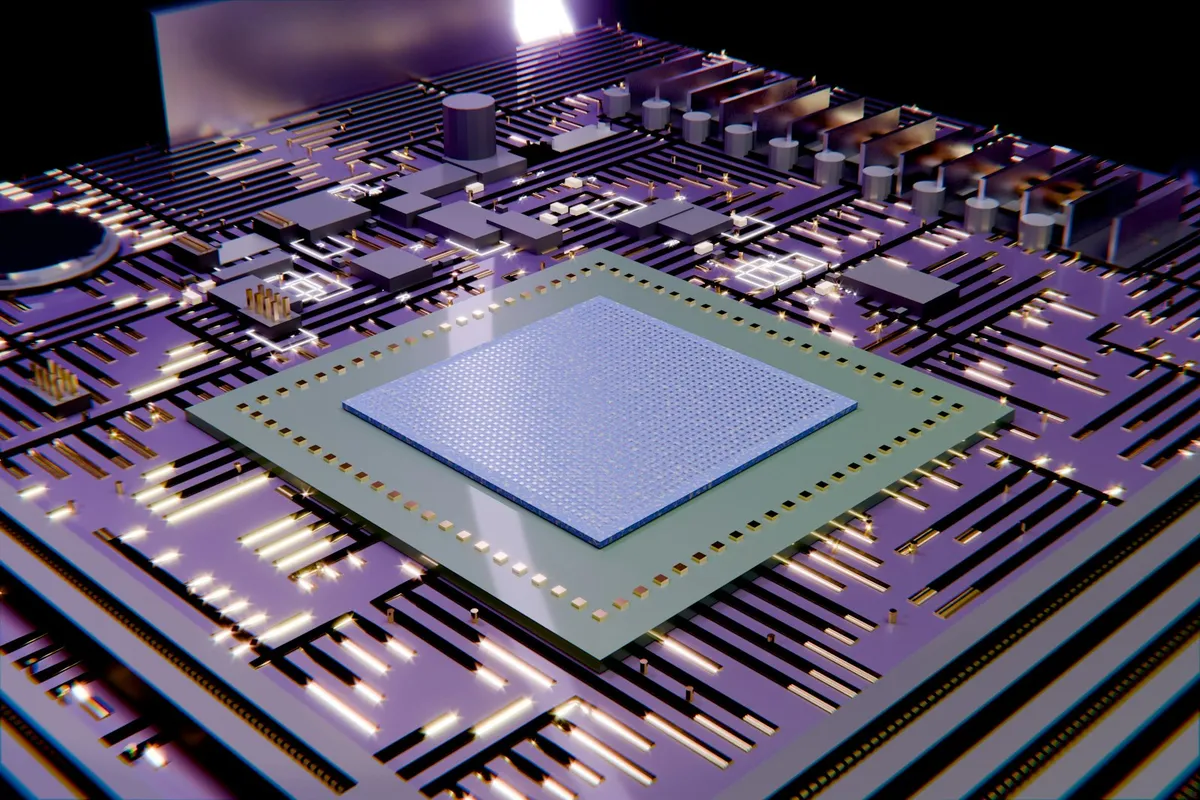

「AIモデルを半導体に焼き込む」とは何か｜HC1の仕組み

Taalasの技術の核心は、モデルの重みをメモリから読み出すのをやめて、トランジスタの配線パターンとしてチップに固定してしまうことです。 これにより、現代のLLM推論で最大のボトルネックとなっている「メモリの壁」（重みをHBMからチップへ運ぶ帯域とレイテンシ）を、構造的に回避します。

第1世代の技術実証チップ「HC1」（2026年2月発表）の仕様は以下のとおりです。

なぜ「メタル2層だけ」で済むのか

ここがこの技術の実用性を支える部分です。通常、専用ASICを1から作ると設計・マスク製作に膨大な時間と費用がかかります。Taalasは構造化ASICの考え方を使い、演算回路や配線の大部分は共通の「ベース」として作り置きしておき、モデルごとに異なるのはROM部分のパターンを決めるメタル2層だけにしています。結果として、モデル変更からシリコン完成までのサイクルが約2か月で回る、というのが同社の主張です。

技術ブログzach.beは、この設計を「Etchedがそうあるべきだったもの」と評価しています。理由は切り分けの筋の良さで、重みが固定されているフィードフォワード層はROM化の恩恵が極めて大きい一方、Attentionは入力ごとに変わるKVキャッシュに依存するためSRAM制約が残る——この事実をごまかさずに設計に反映している点が評価されています。裏を返せば、Attention側にSRAM制約が残るという構造は、そのままこの技術の弱点にもなります。

なお、HC1が焼き込んだLlamaファミリーの現行世代については「Llama 4 Maverickとは」で整理しています。GPU依存を減らすアプローチはこれだけではなく、モデルアーキテクチャ側から効率を上げる試みは「富士通PHOTONとは」が参考になります。

第2世代「HC2」のロードマップ

HC1はあくまで技術実証機で、実用性は次世代が握ります。Taalasが公表しているHC2の計画は次のとおりです。

• 2026年夏投入予定。1チップあたり約200億（20B）パラメータに対応
• 量子化を標準的なFP4（4bit浮動小数点）に変更し、第1世代の精度劣化懸念に対応
• 兆パラメータ級モデルには約50アクセラレータをスケールアウトして対応する構想
• テラバイト級のフロンティアモデル対応は2026年冬を目標（Forbes報道）

ただし2026年8月8日時点で、HC2が実際に出荷されたことを示す報道は確認できていません。「予定」の段階である点に注意が必要です。

性能数値の正しい読み方｜73倍・48倍・28倍はどこから来た数字か

報道で飛び交う倍率は、比較対象も指標も時点もバラバラです。 ここを整理しないまま「AMDがNVIDIAの73倍のチップを手に入れた」と読むと、判断を大きく誤ります。

この表は、指標・比較世代・検証状況の3点を意識すると意味が変わってきます。

1. 指標が「1ユーザーあたりのトークン/秒」である。 GPUが得意とするのは大量の同時リクエストを束ねてさばく総スループット（バッチ処理）です。単一ユーザーへの応答速度と、データセンター全体の処理量は別の話であり、73倍という数字は「1人のユーザーが体感する生成速度」の比較です。同時接続を大量に捌く総スループットでは、GPU側が有利になる場面も残ります。
2. 比較の土俵がH200（1世代前）である。 2026年2月時点の発表であり、NVIDIAの現行世代であるVera Rubin世代との比較ではありません。
3. 第三者による本番規模の独立検証が存在しない。 Forbesが実機で計測した詳細タスクの値（14,357トークン/秒、約0.138秒で長文出力）はありますが、これはTaalasが用意した環境での測定であり、他社が本番ワークロードで再現した報告ではありません。

コスト面の主張も同様に「試算値」

Forbes掲載のアナリスト解説で紹介されているTaalas側のコスト主張は以下です。AMDの公式価格表ではない点を必ず前提に置いてください。

この中で実務的に効いてくるのは、実は倍率よりも「空冷で回る」という点です。12〜15kW/ラックであれば既存のデータセンターに大規模な液冷改修なしで設置できる可能性があり、施設側の初期投資を圧縮できます。GPU側の消費電力密度が上がり続けている状況を考えると、この差は無視できません。

何ができて、何ができないのか｜性能の裏側にあるトレードオフ

「速い・省電力」で終わっている解説がほとんどですが、この技術の評価はむしろ制約側で決まります。 焼き込みによって得た速度は、そのまま柔軟性の喪失と引き換えです。主な制約を整理します。

Taalas側はテープアウトコストへの批判に対し、「変更するのは2マスクのみなので安価であり、モデルの重みをシリコンに焼く費用はフロンティアモデルをゼロから学習させる費用の約1/100に収まる」と反論しています（The Next Platform 2026年2月インタビュー）。

効く用途／効かない用途

これらの制約を実務の言葉に翻訳すると、向き不向きははっきり分かれます。

効く用途

• 少数の固定モデルに推論トラフィックが集中している（例: 自社サービスの主力モデルが1〜2本に決まっている）
• 応答速度そのものがプロダクト価値になる（音声対話、リアルタイム翻訳、ゲーム内NPC、大量の短文生成）
• 電力・冷却の制約が厳しいオンプレ／エッジ拠点
• 「昨年のモデルで十分」と割り切れる低リスク・エンタメ寄りの用途

効かない用途

• 数万〜数十万トークンの長文コンテキストを常時扱う業務（契約書レビュー、医療記録の要約）
• 最新・最強モデルへの追随が価値を決める用途。コーディング支援は典型例で、開発者は速度よりモデルの賢さを優先する
• モデルを頻繁にA/Bテストする、あるいは複数モデルをルーティングする運用（この用途は「OpenRouterとは」のような統合APIの領域）
• 安全性のアップデートやアライメント修正をソフトウェア更新で当て続けたいケース。重みが物理固定されているため、OTAでの修正が効かない

最後の点はセキュリティ観点で両義的です。重みが物理的に固定されることは、リモートでのモデル差し替えやバックドア注入が困難という改ざん耐性につながりうる一方、脆弱性が見つかったモデルをソフト更新で直せないというリスクも同時に抱えます。なお、AMD・Taalasのいずれもこれを公式なセキュリティ上の利点として主張してはいません。

AMDはなぜ買ったのか｜MK1→MEXT→Taalasという層戦略

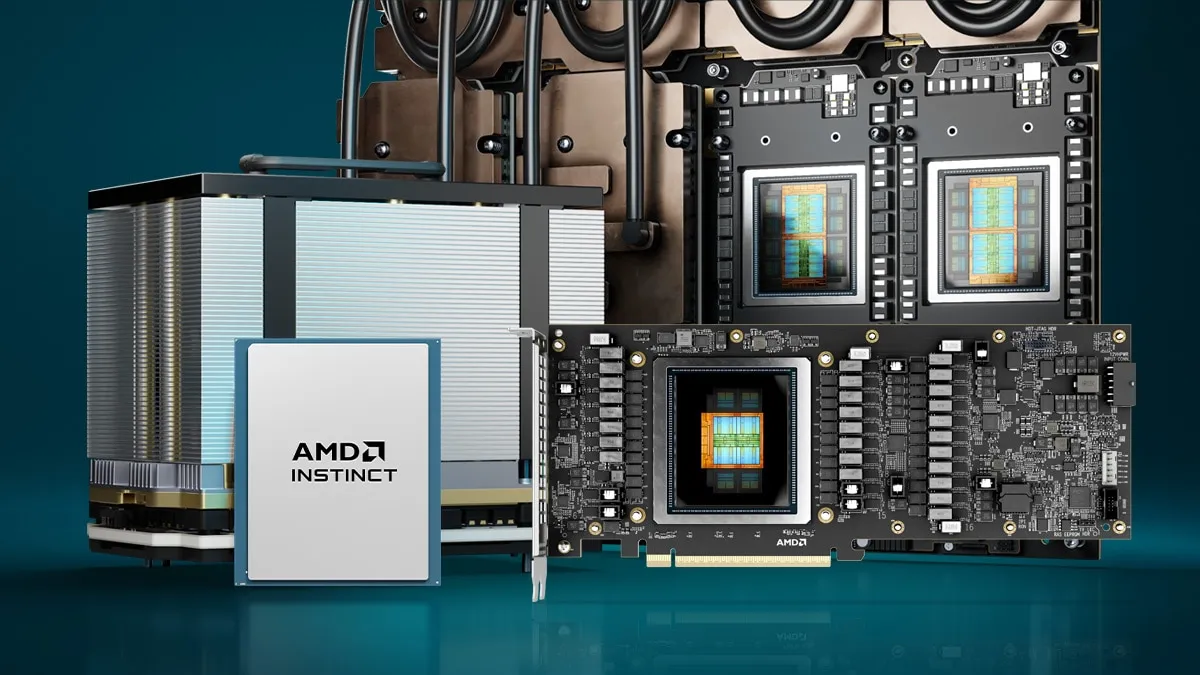

出典: AMD 公式サイト（Instinct アクセラレータ製品ページ）

AMDはこの9か月で推論領域の買収を3件実行しており、しかも3社が担う層が綺麗に分かれています。 単発のスタートアップ買収として読むと意図を見誤ります。

この3層の土台に、Instinct GPU（MI400シリーズ）、EPYC CPU、Heliosラックスケール、ROCmソフトウェアが既にあります。つまりAMDは、「メモリの壁」に対してソフトウェア最適化・メモリ階層の作り替え・そもそもメモリを使わない設計、という3方向から同時に手を打っているという構図です。

背景にはAMD自身の事業拡大があります。2026年8月5日発表の同社2026年度Q2決算は、売上115億ドル（前年比+50%）、データセンター部門67億ドル（+107%、全社売上の58%）。同時にInstinct MI400シリーズ（MI455X / MI430X）を発表し、Anthropicとの最大2GW規模のMI450/Helios提携も公表しています。2025年10月にはOpenAIとの6GW規模の戦略提携も締結済みです。

AI計算資源をめぐる大型契約の流れ自体は業界全体の潮流で、「Anthropic × Voltaの100億ドル契約」「Google × Anthropic 400億ドルパートナーシップ」「OpenAI × AWS Trainium 2GW契約」といった事例と合わせて見ると、各陣営が「自前の推論チップ＋長期の電力・容量確保」に走っている構造が見えてきます。半導体業界そのもののAI活用動向は「半導体業界のAI活用事例」で扱っています。

NVIDIA対抗の勝算｜買収発表でNVIDIA株が上がった理由

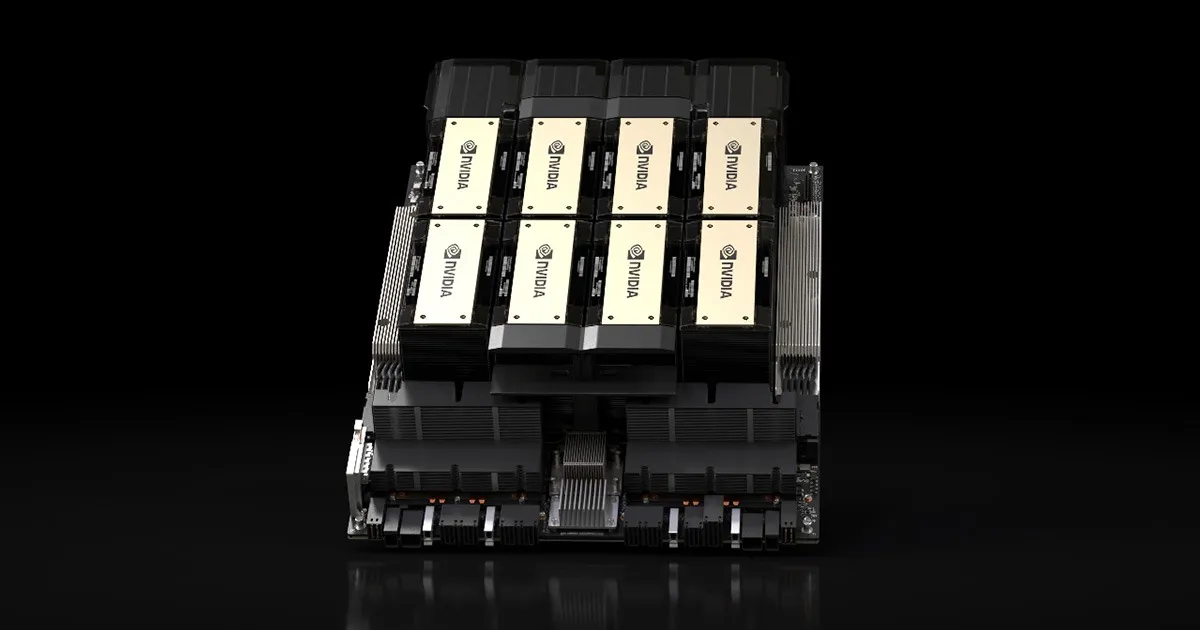

出典: NVIDIA 公式サイト（H200 製品ページ）

市場は今回の買収を「NVIDIAへの短期的脅威」とは受け取っていません。 発表当日、AMD株は約1.5%上昇しましたが（SiliconANGLE）、翌8月7日には下落したとの報道もあり短期の値動きは一貫していません。一方で同じ週の金曜にNVIDIA株は約4%上昇しています。皮肉な現象に見えますが、理由は明確です。

• Taalasの技術はまだ技術実証段階で、AMD製品としての投入時期すら未発表。収益貢献は早くても数年先
• 対応モデルが固定される設計は、汎用GPUの市場をそのまま置き換えるものではない
• NVIDIAは2025年12月にGroqの資産を約200億ドルで取得済みで、低レイテンシ推論の手当てを先に済ませている
• NVIDIAのAIアクセラレータ・シェアは現時点で約86%（前年比ほぼ横ばい）

対比として面白いのは、NVIDIAが「ライセンス＋アクハイア」でGroq技術を取りに行ったのに対し、AMDは自前で推論専用の陣容を組み立てる道を選んだという点です。前者は既存のGPUロードマップに技術を吸収する動き、後者はGPUとは別系統のアクセラレータを持つ動きで、5年スパンでは意味が変わってきます。

市場の見取り図としては、以下の数字が参考になります。

• AI推論チップ市場: 2025年 184.5億ドル → 2026年 213億ドル → 2034年 678億ドル（CAGR 17.6%）との予測
• 2026年のAIチップ市場全体に占める推論の比率は約58%
• ASICベースのAIサーバー出荷は2026年に市場の27.8%へ。カスタムASIC出荷は前年比+44.6%成長（マーチャントGPUの+16.1%の約3倍）

推論の比重が学習を上回り、カスタムASICがGPUの3倍近い成長率で伸びている——この流れの中でAMDが打った手が今回の買収です。「NVIDIAを倒す一手」ではなく、推論市場のASIC化に乗り遅れないための布石と読むのが妥当でしょう。

Forbesは懐疑的な指摘も添えています。Metaは（Taalasの実力を知りうる立場にありながら）NVIDIAへの「多世代にわたる」コミットを継続している、という点です。

推論専用シリコン勢力図2026｜Taalasはどこに位置するのか

出典: Cerebras 公式サイト

推論チップは今、「どこまで柔軟性を捨てるか」の一本の軸上に各社が並んでいる状態です。 Taalasはその最も極端な端に位置します。

ハイパースケーラ側の自社ASICの動きは「TPU v8 Sunfish/Zebrafishとは」、モデル事業者が自ら推論チップを設計する流れは「OpenAI×Broadcom Jalapeñoとは」で詳しく整理しています。あわせて読むと、「なぜ2026年にこれだけ推論チップの発表が集中しているのか」の全体像が掴めます。

なお、ローカル・エッジ側の推論についてはNVIDIAも手を打っており、その動きは「NVIDIA RTX Sparkとは」が参考になります。手元でLLMを動かす手段そのものは「Ollamaとは」で解説しています。

日本企業への影響と、いま取るべき行動

日本企業がこの買収を理由に今すぐ何かを決める必要はありません。 買収がクローズしておらず、AMD製品としての仕様も価格も出ていない以上、調達判断の材料が揃っていないためです。ただし、無視してよいニュースでもありません。中期的に効いてくる論点は3つあります。

1. クラウド推論単価への波及
   Taalas方式が量産に乗れば、Llama系など「使われ方が固定された定番モデル」のAPI単価が下がる可能性があります。ただし恩恵を受けるのは推論事業者側であり、エンドユーザー価格に反映されるまでにはタイムラグがあります。自社の生成AIコストを短期で下げたいなら、モデル選択とルーティングの見直しの方が確実です。
2. オンプレ・エッジ推論の設置ハードル低下
   12〜15kW/ラックで空冷という前提が実現すれば、液冷設備を持たない既存サーバールームでも高速推論が成立します。金融・医療・製造など、データを外に出せない業種にとってはここが最も重要な変化点です。
3. モデル選定の「固定コスト化」という発想
   これまで推論コストは従量課金の変動費でしたが、専用シリコンは設計費という固定費に置き換わります。トラフィックが安定して大きく、かつモデルを固定できる事業だけが得をする構造です。自社がその条件に当てはまるかは、今のうちに試算しておく価値があります。

現時点で日本国内での入手可能性・代理店・価格体系はいずれも未確認です。「導入検討」ではなく「観測」のフェーズと捉えるのが妥当でしょう。

こんな企業には効く／おすすめしない

技術の性質から、恩恵を受ける組織とそうでない組織はかなりはっきり分かれます。

この方式が効く企業

• 推論トラフィックの大半が1〜2本の固定モデルに集中している事業者（チャットボット、翻訳、レコメンド、音声応答など）
• 月間の推論量が安定して大きく、4年スパンで設備投資を回収する前提が置ける規模
• 応答レイテンシがそのままユーザー体験・売上に直結するプロダクト
• 電力契約や冷却設備の制約でGPUラックを増設できない拠点を抱えている
• 「昨年世代のモデルで十分」と割り切れる業務領域を明確に切り出せる

おすすめしない企業

• 半年ごとに最新モデルへ乗り換えたい、あるいは複数モデルを比較しながら使い分けたい組織
• 長文コンテキスト（契約書・カルテ・仕様書の一括処理）が主要ユースケース
• コーディング支援・エージェント開発が中心の組織。モデルの賢さが価値を決めるため、速度優位が効きにくい
• 推論量が読めない、あるいは月間コストが数十万円規模にとどまる中小規模の利用
• セキュリティ要件上、モデル側の脆弱性修正を随時適用し続ける必要がある領域

現実的には、当面の主戦場は「クラウド事業者・大規模AIサービス事業者」であり、一般企業が自社で専用シリコンを発注する未来はまだ遠いというのが妥当な見立てです。

これから確定する項目とウォッチすべき指標

未確定事項が多い案件なので、何が決まったら状況が変わるのかを先に決めておくと追いやすくなります。

確定待ちの項目

• 規制当局の審査結果とクローズ時期（報道ベースで2026年Q4見込み）
• 買収額（現時点で完全非開示）
• Taalasブランドの存続可否、Bajic氏のAMDでの役職
• AMD製品としての製品名・対応モデル・接続方式・投入時期・価格
• HC2の実出荷（2026年夏予定とされるが、8月時点で出荷確認の報道は未確認）

ウォッチすべき3指標

1. AMDがどのモデルを焼き込むと発表するか — Llama系か、AMD自身が推す別のオープンモデルか。ここで想定顧客層が読めます。
2. Instinctとの接続形態 — 同一ラック内でGPUと併用する構成なのか、独立したアプライアンスなのか。運用のしやすさが決まります。
3. 第三者ベンチマークの登場 — MLPerf等の公開ベンチや、大手クラウドでの実運用報告が出てくれば、73倍という数字の実体が初めて検証されます。

よくある質問（FAQ）

Q. 買収額はいくらですか。
A. 完全に非開示です。AMD広報も金額の提示を拒否しています。「Taalasの累計調達額 約2億1,900万ドル」という数字が流通していますが、これは同社が調達した資金の総額であって買収額ではありません。

Q. いつAMDの製品として買えるようになりますか。
A. 未定です。買収自体のクローズが報道ベースで2026年第4四半期見込みであり、そこから製品化の発表がある流れになります。AMD公式は「Instinct GPUと組み合わせたシステムレベル・ソリューションを開発する」としか述べておらず、投入時期の言及はありません。

Q. 本当にNVIDIA H200の73倍速いのですか。
A. 「Taalasが2026年2月に自社発表したベンチマークではそう主張されている」というのが正確な表現です。指標は1ユーザーあたりのトークン/秒で、GPUが得意な大量同時処理の総スループットとは軸が異なります。第三者による本番規模の独立検証は現時点で行われていません。

Q. Llama以外のモデルは動きますか。
A. 第1世代HC1はMeta Llama 3.1 8B専用で、他のモデルは動きません。重みが物理的に焼き込まれているためです。別のモデルを動かすには、そのモデル用のチップを新たに製造する必要があります。ただしファインチューニング用のアダプタ（LoRA等）はSRAM側に保持できるため、同一ベースモデルの派生には一定の対応余地があります。

Q. NVIDIAの時代は終わるのですか。
A. 現時点でそう判断する根拠はありません。NVIDIAのAIアクセラレータ・シェアは約86%で横ばいを維持しており、買収発表後にむしろ株価が上昇しています。市場は本件を「長期的な布石であって短期的脅威ではない」と評価しています。一方で、推論のASIC化そのものは前年比+44.6%成長という明確な潮流であり、5年スパンでの構図は変わりうる、というのが妥当な見方です。

Q. 日本から購入できますか。
A. 現時点で日本国内での入手可能性・代理店・価格体系はいずれも公表されていません。買収クローズ後のAMDの製品発表を待つ必要があります。

Q. セキュリティ上のメリットはありますか。
A. 重みが物理的に固定されるため、リモートでのモデル差し替えやバックドア注入が困難という改ざん耐性が構造上ありうる、という指摘はあります。ただしAMD・Taalasが公式にセキュリティ上の利点として主張しているわけではありません。逆に、モデル側の脆弱性やアライメントの問題をソフトウェア更新で修正できないという明確なデメリットがあります。

まとめ

AMDによるTaalas買収は、「メモリの壁を回避するために、モデルそのものをシリコンにしてしまう」という極端なアプローチをAMDが自社ロードマップに取り込んだという点で重要な動きです。同時に、現時点で確定しているのは最終契約の締結と統合方針だけで、金額もクローズ日も製品仕様も未発表という、判断材料が極端に少ない案件でもあります。

本件の要点はこの3つに集約されます。

• 数字は自己申告値。H200比73倍・消費電力1/10は2026年2月のTaalas発表で、独立検証はまだない。指標も「1ユーザーあたりのトークン/秒」である
• 速度と柔軟性はトレードオフ。1チップ1モデル、長コンテキストに弱い、モデル更新に約2か月のテープアウトが必要。効くのは「少数の固定モデルに推論が集中する事業」に限られる
• AMDの狙いは層の積み上げ。MK1（推論ソフト）→ MEXT（メモリ最適化）→ Taalas（焼き込みシリコン）と、メモリの壁に3方向から手を打っている

日本企業にとっては、いま調達判断をする案件ではなく、「クラウド推論単価」と「オンプレ推論の空冷化」という2つの波及効果を観測すべきフェーズです。第三者ベンチマークとAMDの製品発表が出た時点で、改めて評価し直すのが現実的な向き合い方でしょう。
