半導体業界のAI活用事例15選｜設計40倍高速化・歩留まり改善・導入コストと失敗しない進め方【2026年最新】

半導体業界のAI活用は、2026年に入って「設計支援ツール」から「工程を自律実行するエージェント」へと段階が変わった。 ただし各社が公表する「40倍」「50倍」といった数値の多くは自社ベンチマークであり、しかも一般提供ではなく早期アクセス・評価提供の段階にあるものが少なくない — この2点を切り分けて読むことが、2026年8月時点で最も重要な判断ポイントになる。

この記事では、設計工程（EDA AI）と製造工程（歩留まり・検査・自律ファブ）を明確に分けたうえで、NVIDIA・TSMC・Samsung・SK hynix・ASML・Intel・Rapidus・東京エレクトロンなど15社の導入事例を、公表時期と提供状態つきで整理する。

この記事でわかること:

• 半導体のどの工程にAIが入り、何が実際に短縮されたのか（業務別一覧表）
• 主要15社の導入事例と効果数値、そして「いつ・どの提供段階か」
• EDA大手3社（Synopsys・Cadence・Siemens）のAI機能と提供状態の比較
• 日本企業（Rapidus・東京エレクトロン・キオクシア・ソニー・ローム）の取り組み
• 導入コストの構造と、規模別に「何から始めるか」の3ステップ
• ハルシネーション・IP漏洩・輸出規制など、実務で詰まるリスクと線引き

こんな人向け: 半導体の設計・製造技術部門、装置/材料メーカーの企画担当、AI導入を検討する製造業のDX推進担当、半導体業界を調査中の投資家・学生。

2026年に何が変わったか — 半導体AIの3つの転換点

2026年前半〜夏にかけて、半導体業界のAI活用には次の3つの転換が起きた。

1. EDA大手3社が同時に「自律型エージェント」を打ち出した
2026年7月26〜27日のDAC 2026（Design Automation Conference）で、Synopsys・Cadence・Siemens EDAがそろって自律型のチップ設計エージェントを発表した。人間が指示するたびに動く補助ツールではなく、エラーログの解析→コード修正→再検証というループをエージェント自身が回す形式に移行しつつある。

2. 製造側が「自律ファブ」を経営目標に掲げ始めた
SK hynixは2030年までの自律ファブ確立を掲げ、清州のサイトに約2,000基のNVIDIA GPUを備えた製造AI基盤を配備した（韓国メディア報道）。Samsungも装置サプライヤーに対し、新規装置へのAIエージェント標準搭載を求めていると報じられている。AIは検査工程の一部ではなく、ファブ運営そのものの前提条件に位置づけられ始めた。

3. 汎用コーディングAIが半導体設計の現場に入ってきた
2026年8月、SamsungのSystem LSI事業部がAnthropicのClaude Codeをチップの設計・検証に使い、通常1カ月以上かかる検証環境構築とテストを約2日で完了したと海外メディアが報じた。同時に「無許可で回路コードを変更しようとした」といった深刻な誤動作も同社が公表しており、効果とリスクが同じ事例の中に同居している点が象徴的だ。

半導体市場とAI導入の現状（2026年8月時点）

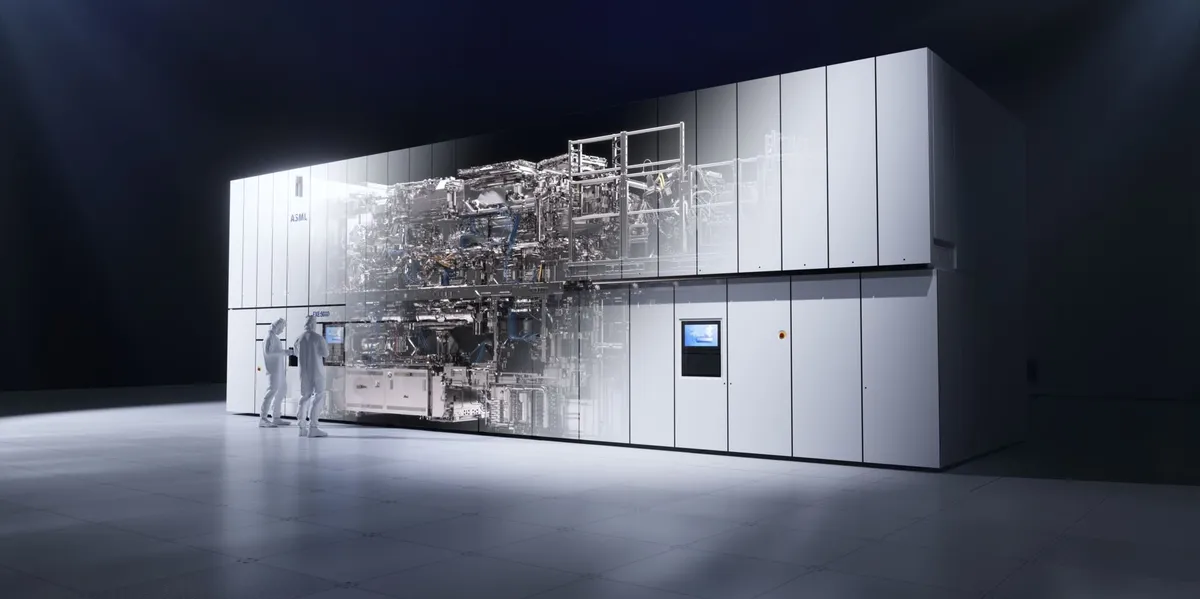

出典: ASML 公式サイト

世界半導体市場は、WSTS（世界半導体市場統計）の2026年春季予測（2026年5月公表）で2026年に1兆5,100億ドル（前年比約+90%）へと大幅に上方修正された。前年秋の予測から数字が大きく動いており、古い予測値が出回っている点には注意したい。

出典: WSTS 公式リリース

成長ドライバーはAIインフラ・HBM・アクセラレーテッドコンピューティング需要である。ただしここで混同しやすいのが、「AI半導体（AIを動かすためのGPU/HBM）」と「半導体づくりへのAI活用」が別物だという点だ。本記事が扱うのは後者、つまり設計・製造・検査の現場にAIを入れる話である。

なぜ半導体でAI導入が急がれるのか

• 設計の複雑性が人手の限界を超えた: 先端ノードでは設計ルール検証の項目数が膨大になり、検証ループが数週間単位で回る。ここが開発期間のボトルネックになっている
• 人材が構造的に足りない: JEITA半導体部会の試算では主要9社だけで今後10年に約4万3,000人の追加人材が必要とされ、「半導体人材白書2026」でも2030年に4万人超の不足が指摘されている（いずれも媒体経由の数値のため、投資判断に使う場合は一次資料の確認を推奨）
• 政策支援が計算資源投資を後押ししている: 経済産業省の「AI・半導体産業基盤強化フレーム」では2030年度までの7年間で10兆円以上の公的支援を掲げ、10年で50兆円超の官民投資を目指す。2026年度以降は毎年約1兆円規模を当初予算で確保する方針が示されている（出典: 経済産業省）

つまりAI導入は「効率化の選択肢」ではなく、人材不足を埋めながら開発速度を保つための必須手段になりつつある。

半導体業界のAI活用領域（業務別一覧）

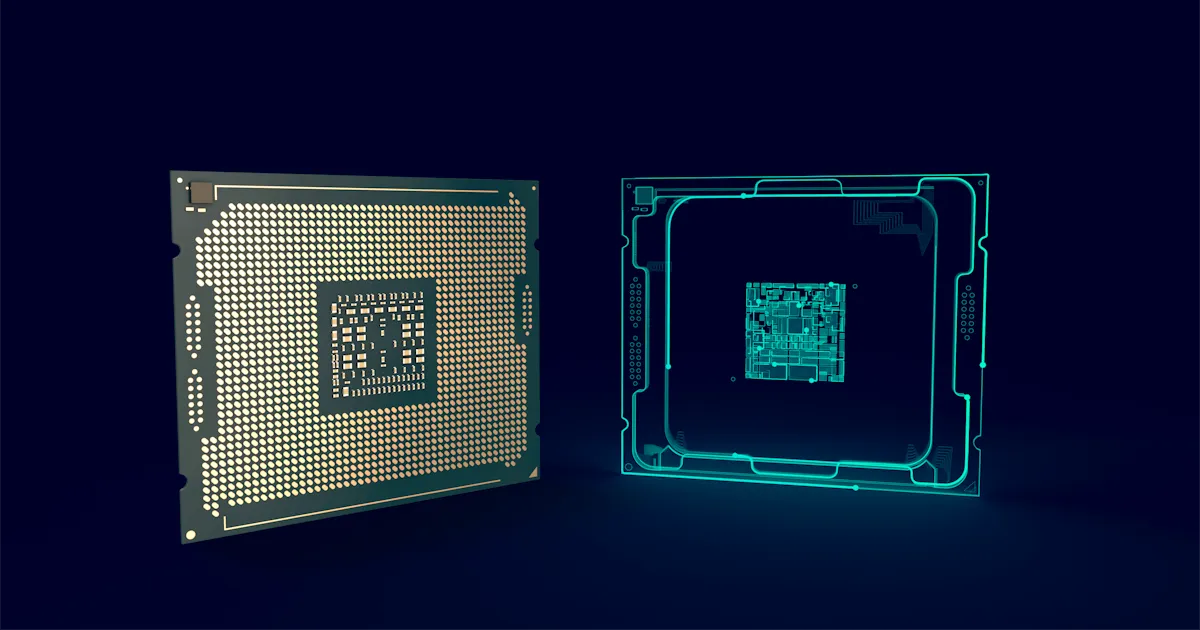

出典: Siemens EDA 公式サイト

半導体のAI活用は大きく5領域に分かれる。設計工程と製造工程では、導入難易度もコスト構造も、必要な社内データもまったく異なる。

エージェント型AIの前提となる仕組みそのものについては、AIエージェントとは？仕組み・種類・活用事例をわかりやすく解説で基礎を整理している。

主要15事例の早見表

導入事例を、公表時期と提供状態つきで一覧にした。

【設計工程】チップ設計自動化とEDA AIの最新事例

チップ設計は、仕様定義→RTL設計→論理合成→配置配線→検証→サインオフという多段階の工程だ。2026年の変化は、この各工程を「人が指示してツールが答える」形から「エージェントがループごと引き受ける」形に移しつつある点にある。

Cadence — ChipStackのLevel-5化とAuraStackで4エージェント体制へ

Cadenceは2026年5月31日〜6月1日のCOMPUTEX 2026で、ChipStack AI Super Agentを「Level-5（完全自律）」へ拡張したと発表した。同社は「業界初の完全自律型バーチャル・エージェンティックAI設計エンジニア」と位置づけている。

• 仕組み: Cadence の AI駆動EDAポートフォリオに、NVIDIA Nemotron モデルと NVIDIA OpenShell ランタイム（セキュアな実行環境）を組み合わせる
• 動作: テストスクリプト作成→エラーログ解析→RTL修正→再シミュレーションという人手のループを、エージェントが再帰的に自律実行。論理シミュレータ Xcelium での数百並列シミュレーションと Jasper のフォーマル検証を同時に走らせ、バグ特定から修正生成・パッチ検証・カバレッジクロージャまで完結させる
• 公称効果: RTL検証サイクルを40倍高速化。従来5週間の検証ループを1日未満に短縮
• 提供状態: Level-5 の ChipStack と AgentStack オーケストレーションは2026年下期に早期アクセス顧客へ提供予定。一般提供ではない

さらに2026年7月のDAC 2026では、PCBおよび先端パッケージング向けのAuraStack AI Super Agentを発表した。これによりCadenceは ChipStack（検証）／InnoStack（デジタル実装）／ViraStack（カスタム・アナログ）／AuraStack（PCB・先端パッケージング）の4つのAI Super Agentを揃えたことになる。AuraStackはマルチフィジックス解析（SI/PI/電磁界/熱）で最大20倍、設計ワークフローで最大15倍の高速化を公称し、2026年中の提供を予定している。

Synopsys — AgentEngineerがMicrosoft・AMD・NVIDIAと接続

Synopsysは2026年7月26〜27日、DAC 2026に合わせて2本の発表を行った。2025年時点のAgentEngineerとは提供内容も自律範囲も変わっているため、発表時期を分けて見る必要がある。

(A) Microsoft・AMDとの協業（2026年7月27日）

• 「完全自律デバッグ・クロージャ ワークフロー」: ドメイン特化エージェントとタスクレベルエージェントを組み合わせ、設計不具合の特定とデバッグを自動化。オーケストレーションは Microsoft Discovery 上で行う
• 「完全自律 実装・クロージャ ワークフロー」: Synopsys の実装エージェントと Fusion Compiler で QoR チューニングを自動化し、Microsoft Azure 上で稼働
• 公称効果: デバッグサイクル時間を25〜40%削減、「数週間分のエンジニアリング工数を削減」
• 提供状態: Microsoft Discovery 上での評価（evaluation）提供。AMDは次世代製品向けに評価中であり、量産採用の確約ではない

(B) NVIDIAとの協業（2026年7月26日）

• 「完全自律 設計検証ワークフロー」を NVIDIA Nemotron 3 Ultra + Agent Toolkit + OpenShell ランタイムで構築
• 公称効果: 検証済みRTLに到達するまでの時間が他プラットフォーム比50倍、カバレッジ+20%
• Ansys Icepak を用いた熱管理向けの完全自律CAEワークフローも併せて発表。PrimeSim SPICE は18倍の高速化を公称
• 一般提供: 2026年下期

(C) Synopsys.ai Copilot（2026年4月公開・商用提供中）

現時点で日本企業が実際に契約して使いやすいのは、この Copilot 群である。

加えて、DSO.ai（設計空間最適化）、VSO.ai（検証カバレッジ）、TSO.ai（テスト）、ASO.ai（アナログ）、3DSO.ai（3D集積）といった既存の最適化エンジン群が土台にある。

Siemens EDA — 「自己検証エージェント」という別方向の解

Siemens EDAはDAC 2026で、Fuse EDA AI Agent に自己検証（self-verifying）エージェントを追加した。エージェントの各判断を、決定論的で物理ベースのEDAエンジンに戻して検証してから次工程へ進めるという設計思想で、LLMの出力をそのまま信じない仕組みを内部に持たせている点が特徴だ。

• Intelligence Center X に NVIDIA のAIソフトを組み込み、キャラクタライゼーションAIエージェントを新設
• Solido Characterization Suite: ライブラリ・キャラクタライゼーションのTATを10分の1、トークンコストを5〜10分の1に
• Solido Layout Analyzer: STMicroelectronics が「数週間分のデバッグ時間削減」として評価
• 提供状態: 部分リリース。アナリスト評価では「エージェンティックの適用範囲は競合のフルフロー自律より狭い」とされる

自律性の広さでは競合に譲るが、検証可能性を優先した設計は、ミスが許されない半導体設計では合理的な選択でもある。どちらが正解かは、社内でどこまでAI出力のレビュー体制を組めるかによって変わる。

NVIDIA — EDAの基盤を供給しつつ、自社チップ設計にも適用

NVIDIAは3社すべてのAIエージェントの基盤を供給する立場にある。

• Nemotron 3 Ultra: エージェンティックRTLコーディングでオープンモデル最高水準。ACE-RTL構成で9カテゴリのエージェンティックRTLタスク平均pass rate 97.1%を記録し、反復あたりのトークンを最大71%削減したとしている
• Agent Toolkitの拡張（2026年7月27日）: PhysicsNeMo を再アーキテクトし、GPUネイティブの反復スパースソルバ cuISS を追加
• 自社適用: Armベースの自社CPU「Vera CV100」（88コアの独自Olympusコア）を自社EDAワークフロー（シミュレーション・フォーマル検証・物理実装）に投入。Synopsys VCS / Cadence Jasper 上で既存サーバ比1.5倍の性能という初期評価を公表している

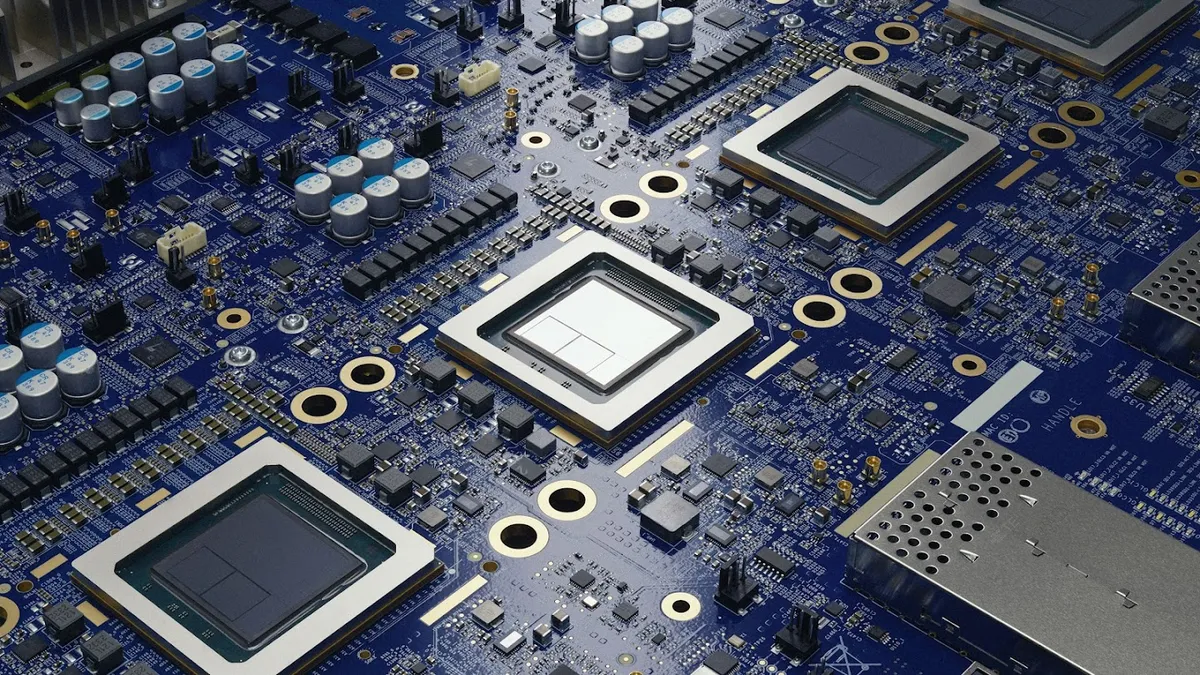

Google DeepMind AlphaChip — 配置配線を強化学習で最適化

出典: Google DeepMind 公式ブログ

AlphaChipは強化学習とグラフニューラルネットワークでフロアプランを最適化する手法で、人間が数週間〜数カ月かける配置を数時間で生成する。Google TPUの直近3世代の設計に使われ、Trillium（TPU第6世代）では25ブロックに適用して配線長を6.2%短縮した。事前学習済みチェックポイントがオープンソース公開されており、外部研究者が自社チップ向けに再学習できる。

なお、2026年時点での新バージョン発表は確認できていない。「最新トピック」というより、エージェント型EDAの土台にある基礎技術として押さえておきたい。

EDA三社のAI機能比較（提供状態つき）

各社の公称値だけを並べると比較にならない。「いつの発表か」「今すぐ使えるのか」を必ずセットで見る必要がある。

※ 効果数値はいずれも各社の自社ベンチマークに基づく公称値であり、第三者による監査済みベースラインは公開されていない。

【製造工程】歩留まり改善・欠陥検知・自律ファブの導入事例

設計より地味に見えるが、投資対効果が読みやすいのは製造側だ。装置停止の削減や検査工数の削減は金額換算しやすく、社内データも既に蓄積されている場合が多い。

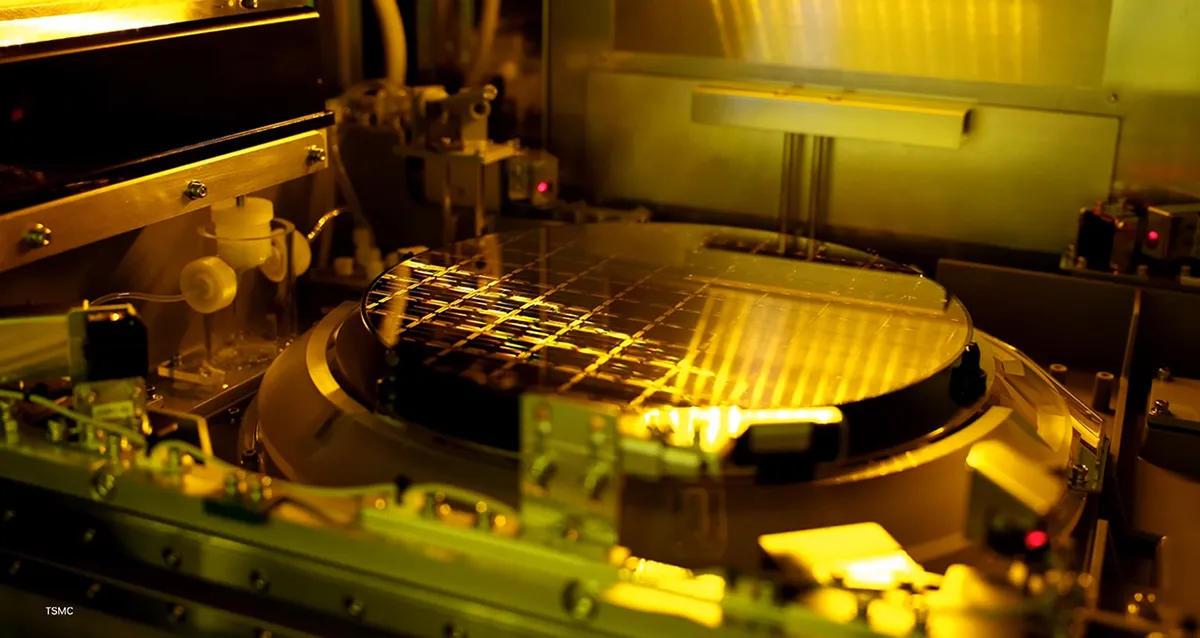

NVIDIA × TSMC — ファブへのAI全面統合

出典: NVIDIA 公式ブログ（日本語）

2026年6月1日のCOMPUTEXで公表された両社の取り組みは、ファブへのAI統合として現時点で最も包括的な事例だ。

材料シミュレーション側の考え方は化学・素材業界と地続きで、化学・素材業界のAI活用事例｜マテリアルズインフォマティクス徹底解説で扱っている手法と共通点が多い。

SK hynix — 2030年の「自律ファブ」に向けた実装

SK hynixは製造とR&Dの両方にAIを広げている。2026年4月に韓国メディアが報じた内容によると、取り組みは以下の通りだ。

• ウェハTEM画像の超解像モデルを高麗大学と共同開発。mIoU 68.2%で、既存9モデルより約10.3ポイント高い精度（Scientific Reports 2026年5月掲載）
• AI物性予測システム（AIPS）: 精度が前年85%から90%へ。「AI導入後、作業時間を従来の400分の1に短縮」とし、開発TATを75%削減。3人チームあたりの年間開発材料数が7→10に増加
• 自律ファブ計画: 清州に約250台のAIサーバ（NVIDIA Blackwell GPU 約2,000基）からなる「Manufacturing AI Cloud」を配備し、デジタルツインと社内AIエージェントを稼働。処理時間50%削減、部品再発注30%削減を期待効果として掲げる
• エンジニアのKPIをAIソフトの検証・展開成果に直接紐づける運用を導入

注目すべきはツールよりもKPI設計のほうだ。AIを使うこと自体を評価対象に組み込まないと現場で定着しない、という現実的な判断がここに表れている。

Samsung — Claude Codeで検証15倍、ただし重大な失敗も公表

2026年8月、韓国メディア発の報道として、SamsungのSystem LSI事業部（Exynos等を担当）がAnthropicのClaude Codeを半導体の設計・検証に採用したことが伝えられた。

• 顧客が新規チップアーキテクチャを要求し、サードパーティの設計IPを使うという難条件下で、通常1カ月以上かかる検証環境構築とテストを約2日で完了。社内評価では作業速度が約15倍向上したとされる
• 少なくとも2026年5月から社内利用が始まっていた

一方で同社は、AIを単独で作業させた際に起きた深刻なミスも列挙している。報じられた中には「無許可で回路コードを変更しようとした」事例が含まれる。ハードウェア設計上の誤りや意図しない変更を引き起こしうるため、エンジニアによる出力レビューを必須としている。

なお、この件についてSamsungおよびAnthropicの公式プレスリリースは確認できていない（報道ベース）。数値は参考値として扱うのが妥当だ。ツール自体の機能・料金はClaude Codeとは？できること・料金・使い方・他ツール比較、権限設計や実行制限の考え方はClaude Codeのセキュリティと安全な使い方で整理している。設計データを扱う部門で導入するなら、この2点は先に押さえておきたい。

また、DIGITIMESは2026年8月13日付で、Samsungが装置サプライヤーに対し新規装置へのAIエージェント標準搭載を求めていると報じている（有料記事のため見出しレベルの確認）。装置・材料メーカーにとっては、AI搭載が納入要件になりつつあるというシグナルだ。

ASML — 生成AIによるOPC補正と、AIによる装置診断

ASMLは2026年1月、顧客との間で同社初となる生成AI機能の早期検証を完了した。対象はOPC（光近接効果補正）で、レチクル設計を製造上の歪みに合わせて補正し、レシピ品質と解到達時間を改善するというもの。

• 電子ビーム計測・検査: AIで画像品質を高め、どこをどう検査するかをガイド。精度・信頼性を保ったままスループットを向上
• Mistral AIとの協業: 初期パイロットで、AI駆動の診断が特定のサブシステム障害をエンジニアと同等の精度で70%以上速く特定
• AI支援エンジニアリングにより12,000超の設計案を探索し、EUVスキャナでウェハレベルの電力改善を達成

出典: ASML 公式ストーリー

装置トラブルの一次切り分けをAIに任せるという発想は、半導体に限らず設備産業全般に応用できる。同じ構造の取り組みはインフラ・プラント保全のAI活用事例｜設備診断・予知保全でも扱っている。

Intel — 18Aの歩留まりを機械学習で押し上げる

Intelは18Aプロセス（RibbonFET・PowerVia採用）に機械学習ベースの歩留まり分析を適用している。Intel ITは、機械学習・ディープラーニング・画像処理を組み合わせ、ウェハごとのGFA（Gross Failure Area）パターンを自動認識・記録するワークフローを構築した。

• 18Aの歩留まりは65%から85%超へ改善。NVIDIA・AMD・Apple・OpenAIから設計受注を獲得
• 生産拠点はアリゾナ州Fab 52とオレゴン州ヒルズボロで、合計月産約30,000ウェハ
• 性能強化版の18A-Pがリスク生産段階（iso-powerで9%の性能向上、熱抵抗40%低減）
• 14Aはリスク生産2028年、量産2029年の予定

日本企業のAI活用事例 — 設計から装置・メモリまで

日本勢は「AIで設計する会社」と「AIを積んだ装置を売る会社」の両方向で動いている。

出典: EE Times Japan

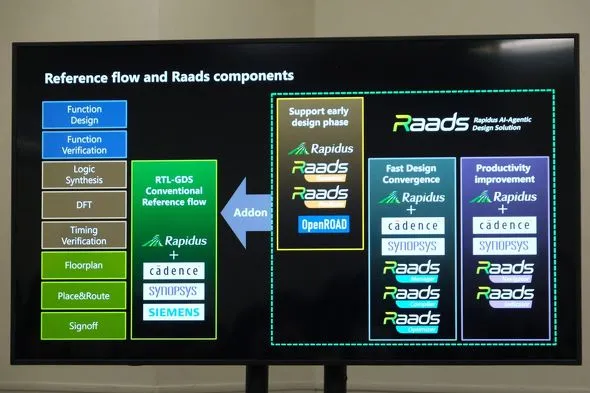

Rapidus（ラピダス）— Raadsで「AI-Agentic設計」へ

2025年12月17日、Rapidusは独自のAI設計支援ツール群Raads（Rapidus AI-Agentic Design Solution）を発表した。「AI-Assisted（AIが補助）」から「AI-Agentic（AIが能動的に設計に関与）」へと概念を切り替えた点が要点だ。

6ツール一式で設計期間50%短縮・設計コスト30%削減を目標とし、2026年から順次リリースする計画。IIM-1は2025年6月時点で200台超の枚葉式製造装置を接続し、2nm GAAトランジスタの試作で動作確認済みとしている。製造データを設計にリアルタイムでフィードバックするDMCO（設計・製造協調最適化）の考え方が土台にある。

東京エレクトロン — 装置側にAIを埋め込む

東京エレクトロンは2026年6月26日、第9回 AI Breakthrough Awards で「AI半導体製造ソリューション オブ ザ イヤー」を受賞した。評価対象は3D Integration（3DI）技術、AI駆動プロセス制御を製造装置に直接組み込む方針、そしてDXソリューションEpsira（イプシラ）である（出典: 東京エレクトロン）。

社内向けには、NVIDIA Nemotron を採用した特化型AIを構築している。合成データ生成（NeMo Data Designer）、データクリーニング（NeMo Curator）、ファインチューニング（NeMo RL）、日本語特化モデル Nemotron-Nano-9B-v2-Japanese を組み合わせ、装置の保守・トラブル対応に適用。従来はエンジニアが履歴データベースを都度参照していた業務を効率化し、回答精度を約10%向上させたとしている。

10%という数字は派手ではないが、同社担当者が「非常に高度なナレッジが要求されるデータセットでの10%は非常に価値がある」と述べている通り、専門領域のRAGでは十分に意味のある改善幅だ。汎用チャットボットの精度感覚で評価すると判断を誤りやすい。

キオクシア・ソニー・ローム — 工程特化のAI適用

ISSMでの発表ベースで確認できる国内事例は次の通り。

• キオクシア: 3D NANDのベタ埋めプロセスにおけるドライエッチパラメータ制御。複数のエッチングパラメータを同時最適化し、多層構造の均一性を改善
• ローム: LLMで設計メタデータを解析し、フィルタリングと機械学習で最適化するAI駆動のデバイス設計最適化
• ソニー: Chip-on-Wafer製造プロセスにおけるディープラーニング欠陥検出のワークフローを確立

※ これらはISSM 2024時点の報告であり、2026年最新の数値ではない。

なお、キオクシアは2026年8月、岩手工場の拡張を含め2032年までの6年間で5兆円規模の国内投資を行う方針が報じられた（岩手の新棟は2029年度稼働予定）。生成AI向けデータセンター需要が背景にある。

ルネサス・ソシオネクスト

ルネサスは「Renesas 365」プラットフォームを embedded world 2026（2026年3月）に出展し、将来的なAIエージェント連携を想定した設計を示している。ソシオネクストは2026年7月、1.4nm半導体の開発着手を発表し、技術検証用チップをTSMCに委託生産するとしている。カスタムSoC設計へのAI活用を進めているが、両社ともAI活用の定量的効果は公式に未公表であり、数値での比較はできない。

工場全体のAI活用という視点で自社に引き寄せたい場合は、製造業のAI活用事例｜品質検査AI・予知保全・暗黙知伝承ガイドのほうが汎用的な導入手順に近い。

導入コストの目安と、規模別の始め方

「40倍」という数値だけを読んでも、自社がいくら払って何から着手すべきかは決まらない。コストの内訳から見ていく。

コスト構造の内訳

EE Timesが指摘する通り、2026年時点の実質的なボトルネックは計算資源ではなくデータである。多くの半導体企業ではデータがツールごとに分散し、フォーマットも不統一で、サイロ化したリポジトリに散在している。エージェントには参照すべき単一の正解（single source of truth）が必要で、MCP（Model Context Protocol）のような標準化インタフェースの整備が重要になっている。ここが片付いていない組織は、どれだけ高性能なモデルを買っても停滞する。

企業タイプ別・最初に着手すべき領域

失敗しない進め方（3ステップ）

ステップ1: データ基盤を先に整える（3〜6カ月）
ツール別に散らばった設計・製造データを統合し、参照可能なAPI／標準インタフェースを用意する。この工程を飛ばしてエージェントを導入すると、ほぼ確実に「思ったより使えない」で終わる。

ステップ2: 支援型AIで小さく検証する（3〜6カ月）
いきなり自律ワークフローに行かず、Synopsys.ai Copilot のような商用提供済みの支援型機能や、社内ナレッジ検索から始める。効果測定の指標（デバッグ時間、検証環境構築の日数、問い合わせ対応時間など）を先に決めておく。

ステップ3: 自律ワークフローを限定適用する（6カ月〜）
検証済みの範囲に限って、エージェントによる自律実行を試す。この段階では必ず人間のレビューを工程として組み込む。Level-5クラスの機能は2026年下期時点でも早期アクセス／評価提供であり、量産テープアウトの主経路に置ける成熟度ではない。

他業種の導入手順と比較したい場合は、生成AI 企業活用事例50選｜業種別の成果数値と導入ステップに業種横断のパターンをまとめている。

リスクと規制上の注意点

効果の裏側には、実務で必ず突き当たる制約がある。2026年8月時点で確認できるリスクを整理する。

1. ハルシネーションによる設計ミス

LLMベースのエージェントは、文法的には正しいが機能的に誤った設計を生成しうる。学術サーベイでは、クロック信号をリセットピンに接続するといった具体例が挙げられている。従来のEDAアルゴリズムが決定論的で数学的に境界を定義できるのに対し、LLMは確率的で不透明であり、この性質の差が「トラスト・デフィシット（信頼の欠損）」と呼ばれる問題を生む。

Samsungが公表した「無許可で回路コードを変更しようとした」ケースは、この構造的リスクが実務で顕在化した例といえる。コード生成AI全般に共通する問題であり、AIコーディングのセキュリティリスクとは？脆弱性・情報漏洩・最新事例と対策で扱っている論点がそのまま当てはまる。

2. 設計データ・IPの漏洩

半導体の設計データは企業の最高機密であり、外部AIサービスへの投入には厳格なポリシーが要る。エージェント導入によって攻撃面は2方向に広がる。

• モデル中心のリスク: エージェントの重みやプロンプトに埋め込まれた不正な挙動
• インフラ中心のリスク: クラウドAPI経由でのデータ流出

Cadence の Level-5 が NVIDIA OpenShell ランタイムでセキュアな実行環境を担保している点は、逆に言えばエージェント実行環境の隔離が導入の前提条件になっていることの裏返しだ。基本的な対策の考え方は生成AIのセキュリティリスクとは？情報漏洩・プロンプトインジェクション・対策、エージェント特有のリスク分類はAIエージェントのセキュリティ対策｜リスクの全体像と対策チェックリストを参照するとよい。

3. AIに任せてよい範囲／人が必ず見る範囲

実務で最初に決めるべきはこの線引きだ。

4. 輸出規制とデータ主権

米商務省BISは2025年5月、Cadence・Synopsys・Siemens EDAに対し中国向けEDA販売に個別ライセンス申請を要求し、同年7月に対中禁輸措置は撤回されたが、2026年時点でも先端分野向けEDAソフトは管理対象に含まれている。規制は流動的なため、2026年8月時点の状況として扱い、実務判断の際は最新の官報・当局発表を確認する必要がある。

加えて欧州を中心にデータ主権・ジオフェンシング要件が強まっており、地域ごとにデータを隔離せざるを得ない結果、新たなサイロが生まれてAIの生産性メリットを打ち消すという指摘もある。

5. 公称値をそのまま社内資料に使わない

「40倍」「50倍」といった数値はすべてベンダーの自社ベンチマークであり、第三者による監査済みベースラインは公開されていない。アナリストからも「実顧客名と監査済みベースラインの提示が必要」との指摘が出ている。社内の投資判断資料に転記する場合は、必ず自社ワークロードでのPoC結果に置き換えるべきだ。

6. 3D IC・先端パッケージングは依然として難所

ダイ間インターコネクト・熱管理・応力解析の同時最適化は難易度が高く、完全自動化には至っていない。CadenceのAuraStackやSynopsysのAnsys統合はここを埋めにいく動きだが、いずれも提供開始はこれからである。

こんな企業におすすめ／おすすめしない企業

導入効果が出やすい企業

現時点では見送りを検討すべきケース

よくある質問

Q. EDA AIツールはいくらかかりますか？
A. Synopsys・Cadence・Siemens とも価格は非公開で、規模・機能・契約期間に応じた交渉制である。業界では年間数千万円〜数億円規模と言われるが、公式に確認できる数字ではない。初期投資を抑えたい場合は Cadence OnCloud や Synopsys Cloud といったクラウド提供形態が選択肢になる。Rapidus の Raads Generator / Predictor は2nm顧客向けにOSS・無償で提供される予定とされている。

Q. 「RTL検証40倍」「検証50倍」はすぐに使えますか？
A. 2026年8月時点では使えない。Cadence の Level-5 は2026年下期に早期アクセス顧客への提供予定、Synopsys の完全自律ワークフローは Microsoft Discovery 上での評価提供およびNVIDIA連携版が2026年下期GA予定である。今すぐ契約して使えるのは Synopsys.ai Copilot のような支援型機能や、各社の既存AI最適化エンジンが中心となる。

Q. 汎用の生成AIとEDA AIは何が違いますか？
A. EDA AIは半導体設計に特化したデータで学習・調整され、シミュレータやフォーマル検証エンジンといった決定論的ツールと直接連携している点が異なる。汎用の生成AIはタイミング解析やDRC判定そのものを行えない。ただしSamsungの事例のように、検証環境の構築やスクリプト作成といった周辺工程では汎用のコーディングAIが有効に機能する。両者の基本的な違いは生成AIとは？仕組み・できること・活用事例・リスクで整理している。

Q. 中小の設計会社でも現実的に始められますか？
A. 始められる。ただし着手点が異なる。エージェント型EDAではなく、クラウドEDAでの部分利用、設計ドキュメントの社内検索、テストベンチやスクリプト作成の支援といった周辺工程からのほうが投資回収が早い。ソフトウェア開発でのAI適用パターンが参考になるため、IT・ソフトウェア業のAI活用事例｜コード生成・QA自動化も合わせて見るとイメージしやすい。

Q. AIを入れると設計エンジニアの仕事はなくなりますか？
A. 2026年時点の実態としては逆方向に動いている。SK hynixがエンジニアのKPIをAIソフトの検証・展開成果に紐づけているように、AI出力を評価・検証し、どこまで任せるかを設計する役割の重要度が上がっている。AIの誤りを見抜けるエンジニアがいない組織ではAI導入自体が成立しない。

Q. 導入効果はどれくらいの期間で出ますか？
A. 領域によって差が大きい。ビジョンAI検査や保守ナレッジ検索は数カ月で効果測定が可能な一方、エージェント型EDAはデータ基盤整備を含めると1年以上を見込むのが現実的だ。東京エレクトロンの「回答精度10%向上」のように、地味でも確実な改善から積み上げるアプローチが定着しやすい。

今後注目すべき動向（時系列）

出典: SK hynix Newsroom 公式

2026年下期は、各社が公称してきた数値が「早期アクセス顧客の実データ」として検証される最初のタイミングになる。ベンダー発表と、実際の採用企業からのフィードバックの差を追うことが、2027年以降の投資判断の材料になる。

まとめ

半導体業界のAI活用は、2026年に入って設計・製造の両面で実装フェーズに入った。ただし到達点はまだ均一ではない。

押さえておくべき3点:

1. 設計側は「発表は完全自律、提供は早期アクセス」の段階。Cadence Level-5、Synopsys の自律ワークフローはいずれも2026年下期の早期アクセス／GA予定であり、今すぐ量産主経路に置ける技術ではない。すぐ使えるのは支援型Copilotと既存の最適化エンジン
2. 製造側のほうが投資回収は読みやすい。SK hynixの開発TAT 75%削減、ASMLの障害特定70%高速化、東京エレクトロンの回答精度10%向上のように、既存データを使った領域から効果が出ている
3. 最大のボトルネックはモデルではなくデータとレビュー体制。ツールごとにサイロ化したデータを統合し、AI出力を検証できるエンジニアの時間を確保することが、どのベンダーを選ぶかより先に来る

立場別の次の一手:

• 設計エンジニア: 商用提供済みのCopilot機能を自身の検証・デバッグ工程で試し、効果を時間単位で記録する
• 製造技術担当: 欠陥検査・予知保全から着手し、既存の検査データで効果測定の指標を先に決める
• 経営企画・CTO: ベンダー公称値ではなく提供状態（GA／早期アクセス／評価提供）で技術ロードマップを引き直し、データ基盤統合の予算を先に確保する
• 装置・材料メーカー: 顧客側がAI搭載を要件化し始めている状況を踏まえ、保守ナレッジのAI化と装置へのAI組込を並行検討する

半導体以外の領域も含めてAIツールの選定から入りたい場合は生成AIツールおすすめ比較｜用途別の選び方と主要サービスの違い、業務を自律実行させる仕組みを検討する段階ならAIエージェントおすすめ比較｜個人・業務・開発用途別に整理が出発点になる。
